COMPACTLINE 系统

紧凑型 35 kHz 滑动托架单元产品系列适用于尺寸及重量规格要求苛刻的场合。其可作为单一组件供应,并用于自动化集成或机器人解决方案,以便灵活应用焊接质量高且稳定的超声波焊接技术。

  • 40 - 100 mm 行程长度
  • 16、25 和 40 mm 气缸直径
  • 4 个产品类型

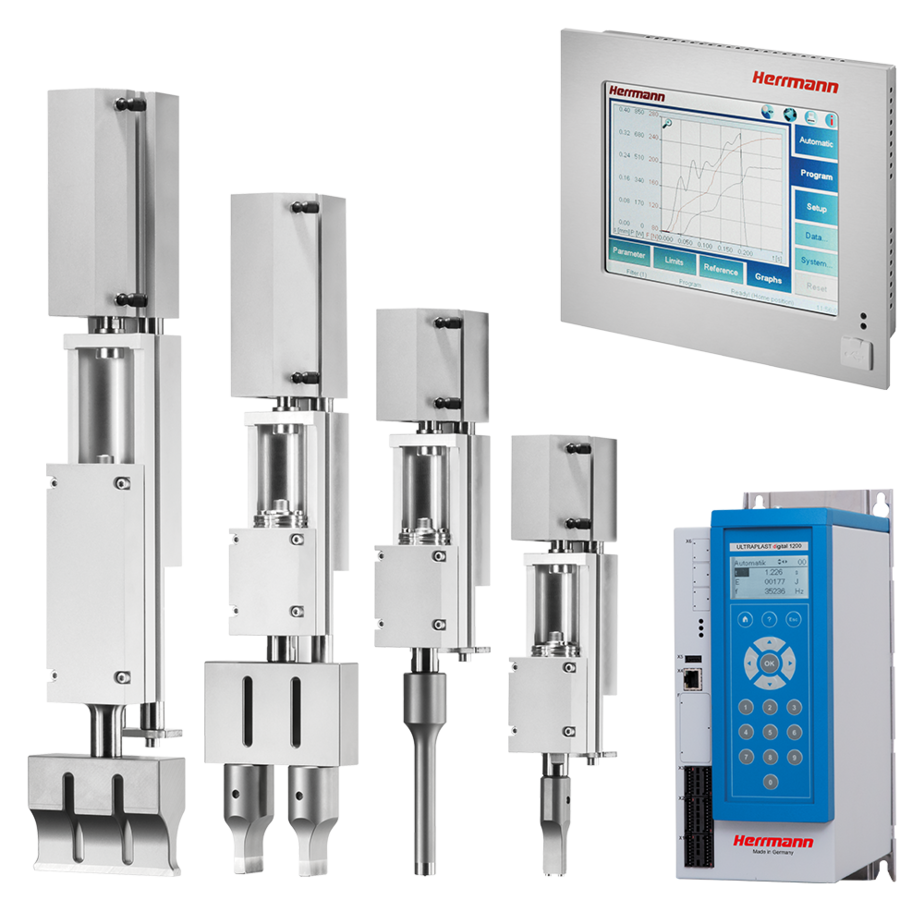

COMPACTLINE VARIO

对于自动化生产线以及机器人应用中旨在节省空间的集成任务,完全可以借助 Herrmann 所推出的产品来完成,其一如既往的易用性及高质量定能令您惊叹不已。配有焊接工艺控制器 VARIO Control 技术的 VE COMPACTLINE VARIO 滑动托架单元可获得卓越且稳定的焊接质量,超声波焊接工艺的可视化支持参数的查找和记录以达到高质量焊接目的。比例阀技术外加适当的位移测量系统使得该款发生器功率为 1200 W 的 35 kHz 焊接系统更加完善。

  • 灵活焊接工艺控制器:VARIO Control
  • 技术图形焊接工艺监控
  • PropControl:比例阀技术
  • 面向应用的位移测量系统
  • 定制化程度高
VE COMPACTLINE VARIO 35 kHz
发生器功率 [W] 1200
6 bar 时的焊接压力最小值/最大值 * [N] * 30 / 680
行程 [mm] 40 / 100
外围尺寸 (W x H x L*) [mm],*具体取决于产品类型及行程大小,不包括焊头 56 / 75 / 264 - 417
操作装置 8,4" 彩色触摸屏
操作模式 5
应用存储数量 32
储存的焊接数量(焊接数据) 每个存储设备 100
附加功能控制(可选) 最多 4

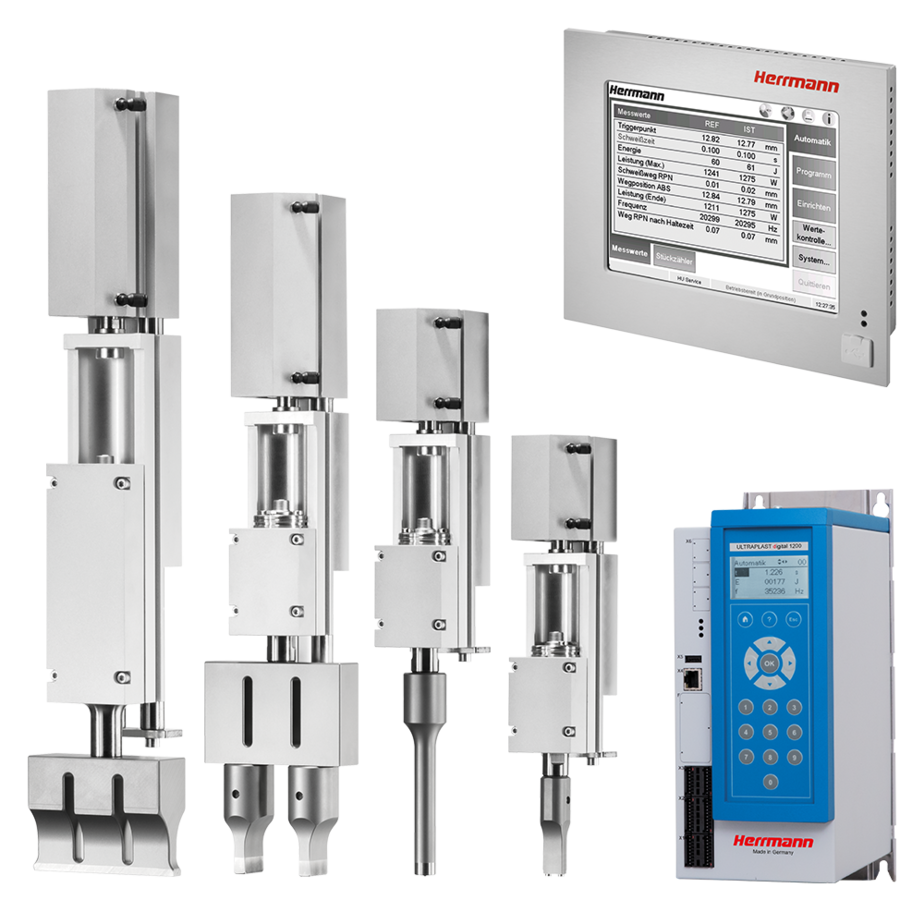

COMPACTLINE LOGIC

即使在此类系统中,为了便于操作,也可通过 5.7” 触摸屏操作系统及监控工艺。通常,在自动化 35 kHz 应用中,每一毫米的安装空间都极为重要,且焊接系统中所节省的每一克重量都有助于实现机器人系统的最佳配置。通过使用久经验证的比例阀技术,可以在操作装置上轻松设定各种焊接压力。

  • 紧凑坚固的系统结构
  • 节省空间的控制解决方案:LOGIC 控制
  • PropControl:比例阀技术
  • 位移测量系统技术
  • 通过触摸面板操作
VE COMPACTLINE LOGIC 35 kHz
发生器功率 [W] 1200
6 bar 时的焊接压力最小值/最大值 * [N] * 30 / 680
行程 [mm] 25 / 50 / 100
外围尺寸 (W x H x L*) [mm],*具体取决于产品类型及行程大小,不包括焊头 56 / 75 / 264 - 417
工作设备 5,7" 单色触摸屏
操作模式 5
应用存储数量 每个存储设备 50
附加功能控制(可选) 最多 2

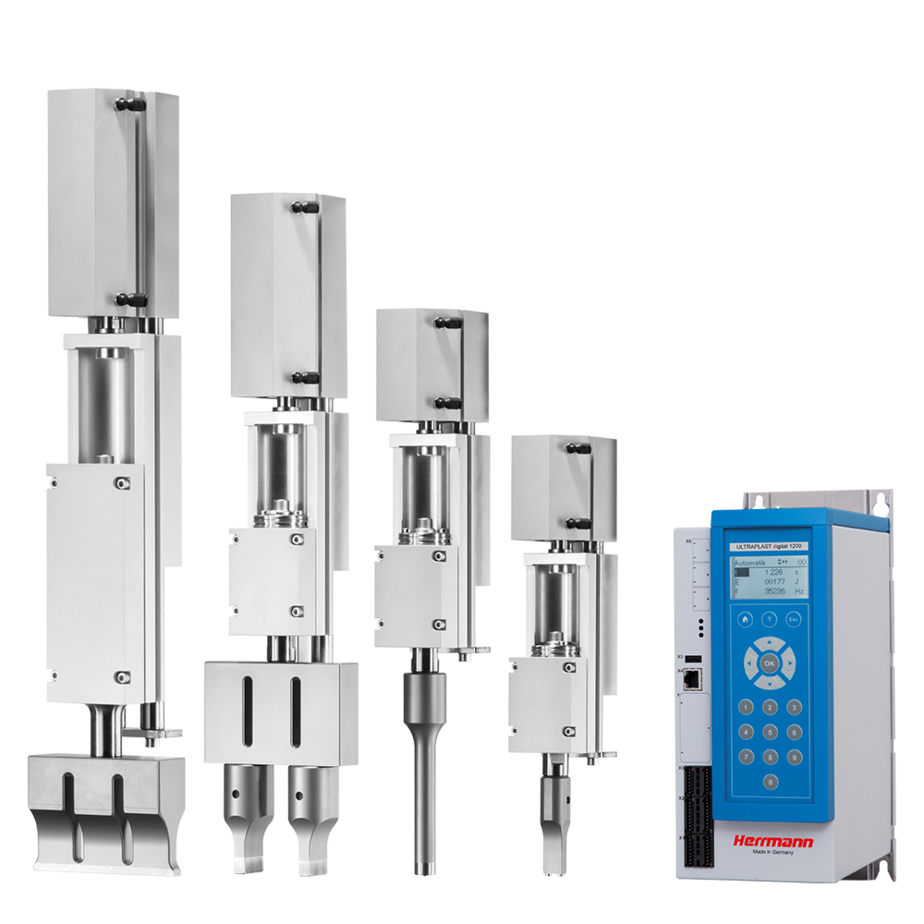

COMPACTLINE SOLID

Herrmann 可提供最为紧凑的系统解决方案。当安装空间有限且要求质轻时,该款 35 kHz 超声波焊接系统无疑是最好的选择。高性能数字发生器可通过以太网及可选总线模块提供各种形式的数据交换。SDM 型号允许对焊接工艺进行位置测量和分析,这无疑是对更高质量要求的有益补充。

  • 超紧凑型系统结构
  • 系统集成控制器:SOLID 控制
  • PropControl:比例阀技术
  • 用于 SOLID SDM 型号的位移测量系统技术
  • 各种总线模块(可选)
VE COMPACTLINE SOLID SDM 35 kHz/ STE 35 kHz
发生器功率 [W] 1200
6 bar 时的焊接压力最小值/最大值 * [N] * 30 / 680
行程 [mm] 40 / 100
外围尺寸 (W x H x L*) [mm],*具体取决于产品类型及行程大小,不包括焊头 56 / 75 / 264 - 417
操作装置 128 x 64 单色矩阵显示屏
操作模式 3
应用存储数量 8

工业生产领域对于精密高效的自动化系统及定制超声波焊接机的需求正在逐年提高。为了迎合市场需求,Herrmann 推出了完整的集成解决方案,即自带焊接工艺控制器的 35 kHz 滑动托架单元产品系列。无论是用于自动化生产线以节省空间,还是用作多轴机器人轻便小巧的机械臂末端解决方案,此模块系统均可提供多种具有合适底座和配件的产品配置。此外,对于非标机制造商而言,VE COMPACTLINE ,一个历经数十年实践验证的独立组件,为成本高昂的自制解决方案提供了一个可靠的替代性解决方案。
